Sistem Terdistribusi Vclass pre test

Sistem Terdistribusi Vclass pre test

Soal : Cari contoh pendistribusian komponen-komponen hardware, Program, Procedure dan jelaskan !!

 jawaban :

1. Pendistribusian Komponen Hardware
Contoh:

    Hardisk
    Merupakan piranti penyimpanan sekunder dimana data disimpan sebagai pulsa magnetik pada piringan metal yang berputar yang terintegrasi. Data disimpan dalam lingkaran konsentris yang disebut track. Tiap track dibagi dalam beberapa segment yang dikenal sebagai sector. Untuk melakukan operasi baca tulis data dari dan ke piringan, hard disk menggunakan head untuk melakukannya, yang berada disetiap piringan. Head inilah yang selanjut bergerak mencari sector-sector tertentu untuk dilakukan operasi terhadapnya. Waktu yang diperlukan untuk mencari sector disebut seek time. Setelah menemukan sector yang diinginkan, maka head akan berputar untuk mencari track. Waktu yang diperlukan untuk mencari track ini dinamakan latency.

    Printer
    Merupakan alat yang menampilkan data dalam bentuk cetakan, baik berupa teks maupun gambar atau grafik di atas kertas. Printer biasanya terbagi atas beberapa bagian, yaitu picker sebagai alat mengambil kertas dari tray. Tray adalah tempat menaruh kertas. Tinta atau toner adalah alat pencetak sesungguhnya, karena ada sesuatu yang disebut tinta atau toner yang digunakan untuk menulis atau mencetak pada kertas. Perbedaan toner dan tinta adalah perbedaan sistem toner atau laser butuh pemanasan, sedangkan tinta atau inkjet tidak butuh pemanasan, hanya pembersihan atau cleaning pada print-head printer tersebut.

    Modem
    Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua-arah umumnya menggunakan bagian yang disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya. Namun,pada umumnya istilah modem lebih dikenal sebagai Perangkat keras yang sering digunakan untuk komunikasi pada komputer. Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio. Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya, yaitu modem eksternal dan modem internal.

    CD-ROM
    Merupakan akronim dari Compact Disc Read-Only Memory adalah sebuah piringan kompak dari jenis piringan optik (optical disc) yang dapat menyimpan data. Ukuran data yang dapat disimpan saat ini bisa mencapai 700MB atau 700 juta bit. CD-ROM bersifat read only (hanya dapat dibaca dan tidak dapat ditulisi). Untuk dapat membaca isi CD-ROM, alat utama yang diperlukan adalah CD Drive. Perkembangan CD-ROM terkini memungkinkan CD dapat ditulisi berulang kali (Re Write / RW) yang lebih dikenal dengan nama CD-RW.

    Scanner
    Merupakan suatu alat yang digunakan untuk memindai suatu bentuk maupun sifat benda, seperti dokumen, foto, gelombang, suhu dan lain-lain. Hasil pemindaian itu pada umumnya akan ditransformasikan ke dalam komputer sebagai data digital. Terdapat beberapa jenis pemindai bergantung pada kegunaan dan cara kerjanya, antara lain:
        Pemindai Gambar,
        Pemindai barcode,
        Pemindai sinar-X,
        Pemindai Cek,
        Pemindai Logam,
        Pemindai Optical Mark Reader (OMR),
        Pemindai 3 Dimensi.


2. Pendistribusian Komponen Program
Contoh:

Sistem Operasi

    Amoeba merupakan sistem berbasis mikro-kernel yang tangguh yang menjadikan banyak workstation personal menjadi satu sistem terdistribusi secara transparan. Sistem ini sudah banyak digunakan di kalangan akademik, industri, dan pemerintah selama sekitar 5 tahun.

    Angel didesain sebagai sistem operasi terdistribusi yang pararel, walaupun sekarang ditargetkan untuk PC dengan jaringan berkecepatan tinggi. Model komputasi ini memiliki manfaat ganda, yaitu memiliki biaya awal yang cukup murah dan juga biaya incremental yang rendah. Dengan memproses titik-titik di jaringan sebagai mesin single yang bersifat shared memory, menggunakan teknik distributed virtual shared memory (DVSM), sistem ini ditujukan baik bagi yang ingin meningkatkan performa dan menyediakan sistem yang portabel dan memiliki kegunaan yang tinggi pada setiap platform aplikasi.

    Chorus merupakan keluarga dari sistem operasi berbasis mikro-kernel untuk mengatasi kebutuhan komputasi terdistribusi tingkat tinggi di dalam bidang telekomunikasi, internetworking, sistem tambahan, realtime, sistem UNIX, supercomputing, dan kegunaan yang tinggi. Multiserver CHORUS/MiX merupakan implementasi dari UNIX yang memberi kebebasan untuk secara dinamis mengintegrasikan bagian-bagian dari fungsi standar di UNIX dan juga service dan aplikasi-aplikasi di dalamnya.

    Linux merupakan Linux adalah nama yang diberikan kepada sistem operasi komputer bertipe Unix. Linux merupakan salah satu contoh hasil pengembangan perangkat lunak bebas dan sumber terbuka utama. Seperti perangkat lunak bebas dan sumber terbuka lainnya pada umumnya, kode sumber Linux dapat dimodifikasi, digunakan dan didistribusikan kembali secara bebas oleh siapa saja. Nama “Linux” berasal dari nama pembuatnya, yang diperkenalkan tahun 1991 oleh Linus Torvalds. Sistemnya, peralatan sistem dan pustakanya umumnya berasal dari sistem operasi GNU, yang diumumkan tahun 1983 oleh Richard Stallman. Kontribusi GNU adalah dasar dari munculnya nama alternatif GNU/Linux.

3. Pendistribusian Komponen Procedure
Contoh:

    RMI (Remote Method Invocation)
    Merupakan sebuah teknik pemanggilan method remote yang lebih secara umum lebih baik daripada RPC. RMI menggunakan paradigma pemrograman berorientasi obyek (Object Oriented Programming). RMI memungkinkan kita untuk mengirim obyek sebagai parameter dari remote method. Dengan dibolehkannya program Java memanggil method pada remote obyek, RMI membuat pengguna dapat mengembangkan aplikasi Java yang terdistribusi pada jaringan. Cara kerjanya adalah dalam model ini, sebuah proses memanggil method dari objek yang terletak pada suatu host/computer remote. Dalam paradigma ini, penyedia layanan mendaftarkan dirinya dengan server direktori pada jaringan. Proses yang menginginkan suatu layanan mengontak server direktori saat runtime, jika layanan tersedia maka referensi ke layanan akan diberikan. Dengan menggunakan referensi ini, proses dapat berinteraksi dengan layanan tersebut. Paradigma ini ekstensi penting dari paradigma RPC. Perbedaannya adalah objek yang memberikan layanan didaftarkan (diregister) ke suatu layanan direktori global, sehingga memungkinkan untuk ditemukan dan diakses oleh aplikasi yang meminta layanan tersebut. Contoh aplikasi untuk meremote pada teknik RMI (Remote Method Invocation) menggunakan teamviewer untuk meremote computer lain. Teamviewer adalah suatu program yang cukup sederhana dan sangat mudah digunakan untuk beberapa keperluan terutama melakukan akses PC secara remote melalui internet.

    RPC (Remote Procedure Call)
    Merupakan suatu protokol yang menyediakan suatu mekanisme komunikasi antar proses yang mengijinkan suatu program untuk berjalan pada suatu komputer tanpa terasa adanya eksekusi kode pada sistem yang jauh ( remote system ).Protokol RPC digunakan untuk membangun aplikasi klien-server yang terdistribusi. Cara kerjanya adalah tiap prosedur yang dipanggil dalam RPC, maka proses ini harus berkoneksi dengan server remote dengan mengirimkan semua parameter yang dibutuhkan, menunggu balasan dari server dan melakukan proses kemudian selesai. Proses di atas disebut juga dengan stub pada sisi klien. Sedangkan Stub pada sisi server adalah proses menunggu tiap message yang berisi permintaan mengenai prosedur tertentu.

DEFINISI RPC

adalah suatu protokol yang menyediakan suatu mekanisme komuikasi antar proses yang mengijinkan suatu program untuk berjalan pada suatu komputer tanpa terasa adanya eksekusi kode sistem yang jauh (remote system).

– RPC digunakan untk membangun aplikasi klien server yang terdistribusi.

– Didasarkan pada memperluas konsep konvensional dari suatu prosedur dimana nantinya mempunyai alamat sama dengan lokasi prosedur dipanggil.

– RPC mengasumsi keberadaan TCP atau UDP untuk membawa pesan data dalam komniasi suatu program.

PRINSIP RPC

Pada prinsipnya hubungan yang terjadi antara program client dan server pada RPC, adalah sebagai berikut :

1. Prosedur client memanggil client stub. Klien memanggil prosedur stublokal. Prosedur Stub akan memberikan parameter dalam suatu paket yangakan dikirim ke jaringan. Proses ini disebut sebagai marshalling.

2. Client stub membuat pesan dan memanggil OS local. Fungsi Network  pada O/S (Operating system ± Sistem Operasi) akan dipanggil oleh stub untuk mengirim suatu message.

3. OS client mengirim pesan ke OS remote. Kemudian Kernel ini akan mengirim message ke sistem remote. Kondisi ini dapat berupaconnectionless atau connection-oriented.

4. Remote OS memberikan pesan ke server stub. Stub pada sisi server akan melakukan proses unmarshals pada paket yang dikirim pada network.

5. Server stub meng-unpack parameter2 dan memanggil server. Stub pada server kemudian mengeksekusi prosedur panggilan lokal.

6. Server mengerjakan operasi, dan me-return hasilnya ke server stub. Jika eksekusi prosedur ini telah selesai, maka eksekusi diberikan kembali kestub pada server.

7. Server stub mem-pack hasil tsb dan memanggil OS lokalnya. Stub server akan melakukan proses marshals lagi dan mengirimkan message nilai balikan( hasilnya ) kembali ke jaringan.

8. OS server mengirim pesan (hasil) ke client OS. Message ini akan dikirim kembali ke klien.

9. Client OS memberikan pesan tersebut ke client stub. Stub klien akan membaca message ini dengan menggunakan fungsi pada jaringan.

10. Client stub meng-unpack hasil dan me-return hasil ke client. Proses unmarshalled kemudian dilakukan pada message ini dan nilai balikanakan diambil untuk kemudian diproses pada proses lokal.

Layer RPC

Bagian antar-muka (interface ) dari RPC dibagi menjadi 3 lapisan / bagian (layer ) yaitu :

1. Lapisan Tertinggi (Highest Layer)

Lapisan ini merupakan lapisan yang sangat bersentuhan langsung dengan sistem op-erasi, mesin dan jaringan tempat RPC berjalan. Layer ini umumnya banyak digunakan pada pembuatan dan pemprograman RPC karena penggunaan layer ini sama saja dengan penggunaan RPC. Banyak servis / layanan pada layer ini yang berhubungan langsung dengan informasi yang banyak dibutuhkan, misalnya fungsi rnuser() yang berguna untuk memberikan informasi jumlah user / pengguna pada sistem remote.

Berikut ini jenis-jenis servis lainnya yang banyak digunakan pada layer ini :

2. Lapisan Menengah (Intermediate Layer )

Lapisan ini merupakan implementasi dari RPC sesungguhnya. Pada layer ini, seorang user tidak harus berhubungan dengan soket, sistem operasi atau implementasi lo-level lainnya. Pada layer ini, seorang user hanya melakukan proses remote pada suatu mesin. Layer ini merupakan layer yang digunakan untuk semua program RPC. Pada layer ini terdapat rutin-rutin mengenai ”registerrpc()”, ”callrpc”, dan scv run. Dua rutin yang disebut pertama adalah rutin-rutin yang fundamental. ”registerrpc() digunakan untuk memperoleh nomor unik dari tiap prosedur identifikasi dalam tiap sistem. Sedangkan ”callrpc()” digunakan untuk mengeksekusi prosedur remote. Im-plementasi layer diatasnya dilakukan pada layer ini.

3. Lapisan Terendah (Lowest Layer )

Lapisan ini merupakan lapisan yang mengatur tentang soket dan sistem call. Lapisan ini tidak memberikan data dan servis secara detail untuk dapat digunakan. Umumnya program yang dibuat untuk lapisan ini merupakan program yang paling efisien. Per-masalahan yang timbul pada sistem ini berkaitan dengan penyesuaian implementasi RPC untuk sistem operasi yang berbeda.

Protokol RPC


Protokol RPC dibangun diatas protokol eXternal Data Representation(XDR), yang merupakan standar  dari representasi data dalam komunikasi remote. Protokol XDR mengubah parameter dan hasil dari tiap servis RPC yang disediakan. Protokol RPC mengijinkan pengguna untuk bekerja dengan prosedur remote sebagaimana bekerja dengan prosedur lokal.Prosedur panggilan remote didefinisikan melalui rutin yang terkandung didalam protokol RPC. Tiap pesan dari panggilan akan disesuaikan dengan pesan balikan. Protokol RPC sendiri sebenarnya adalah suatu protokol untuk ”meneruskan pesan” yang mengimplementasikan protokol non-RPC lain seperti panggilan  remote batchingdan  broadcasting. Protokol ini juga mendukung adanya prosedur callback dan select subroutinepada sisi server. (Spangler, 2004)

·         KESIMPULAN

Dari kesimpulan menurut yang saya dapat dari RPC itu adalah suatu server untuk mengakses sebuah procedure yang berada di computer lain sehingga client tersebut bisa untuk me-request kepada sebuah matchmaker pad sebuah RPC port yang tetap.

Percobaan ARP, tcpdump & Wireshark

Percobaan ARP, tcpdump & Wireshark

PERCOBAAN

Step ke 1:

Buka terminal dan jalankan command arp –a pada host anda masing-masing, catat dan amati hasilnya. Apa maksud output yang dihasilkan command arp –a.

Hasilnya akan menampilkan alamat ip address dengan mac addressnya.

Step ke 2: Lakukan command ping no_ip , pilih no_ip yang tidak terdaftar pada hasil percobaan 1 tapi masih dalam satu jaringan. saya coba ping dengan alamat ip 192.168.0.13, hasilnya reply karena ada dalam satu jaringan.



Step ke 3: Jalankan perintah arp –a sekali lagi. Amati pada perbedaan output dibanding waktu percobaan no 1. Hasilnya akan menampilkan ip yang diping tadi.



Step ke 4: Lakukan command ping no_ip , pilih no_ip yang sudah terdaftar pada percobaan no1.

Step ke 5: dikarenakan pc baru terhubung ke alamat ip baru pada percobaan ke 2, maka terjadi perbedaan dengan hasil step no 1.

Step ke 6a:

Step ke 6b: hasilnya akan disconnect

Step ke 6c: hasilnya unreachable, dikarenakan sudah disconnect.

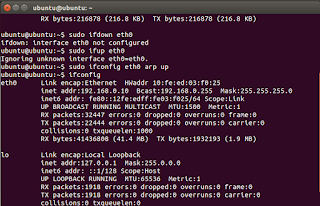

Step ke 7abc: pada step berikut akan melakukan konfigurasi untuk mengkoneksi ulang alamat ip kembali ip yang down tadi.

Step ke 7def: hasilnya akan terkoneksi kembali.

Step ke 8: melakukan penambahan arp cache

Step ke9 tcpdump:

Step ke9 tcpdump –i eth0:

Step ke9 tcpdump -n:

Step ke9 tcpdump –n -t:

Step ke9 tcpdump –n –t -e:

Step ke9 tcpdump x-i eth0:

Step ke 10a:

Step ke 10b:

Step ke 10c:

Step ke 10d:

Step ke 10e:

Step ke 10f:

Step ke 10g:

Step ke 11:

Hasil ketika melakukan perintah “ping” ke komputer lain yang terhubung dengan komputer kita. Dari gambar di atas bisa kita lihat ketika perintah “ping” kita jalankan dan berhasil, wireshark memunculkan pesan “reply” dan wireshark juga menampilkan berapa lama waktu yang dibutuhkan dalam menerima paket data dari komputer lain.
Sedangkan untuk proses “ping” yang gagal bisa dilihat dari gambar di bawah ini, wireshark hanya menampilkan pesan “request” dan tidak ada pesan “reply”, maksudnya adalah komputer kita telah melakukan sebuah request paket data ke komputer dengan IP 192.168.0.100 yang dimana IP tersebut bukan dalam 1 jaringan dengan komputer kita. Dikarenakan IP tersebut tidak dalam 1 jaringan dengan komputer kita, maka pesan request dari komputer kita tidak akan sampai. Oleh karena itu wireshark tidak memunculkan pesan “reply”.

Address Resolution Protocol (ARP)

Address Resolution Protocol (ARP)

Address Resolution Protocol (ARP)

Adalah protokol untuk pemetaan alamat Internet Protocol (IP address) ke alamat mesin fisik yang diakui di jaringan lokal. Misalnya, di IP Versi 4, tingkat yang paling umum dari IP yang digunakan saat ini, dengan panjang alamat adalah 32 bit. Dalam sebuah jaringan Ethernet area lokal, panjang alamat untuk perangkat yang terpasang adalah 48 bit. (Alamat mesin fisik juga dikenal sebagai Media Access Control atau MAC address.) sebuah table, biasanya disebut cache ARP, yang digunakan untuk menjaga korelasi antara masing-masing alamat MAC dan alamat IP yang sesuai. ARP memberikan aturan protokol untuk membuat korelasi ini dan menyediakan konversi alamat di kedua arah.

Format Datagram ARP Request/reply

Directory Table ARP cache

/proc/sys/net/ipv4/neigh

Option Pada Command ARP

-v, --verbose

Digunakan untuk memberitahu pengguna apa yang sedang terjadi dengan menjadi verbose.

-n, --numeric

Digunakan untuk  menunjukkan alamat numerik bukannya mencoba untuk menentukan host, port atau pengguna nama simbolik.

-H type, --hw-type type, -t type

Digunakan Ketika pengaturan atau membaca cache ARP, parameter opsional ini menceritakan arp yang kelas entri itu harus memeriksa. Nilai default dari parameter ini adalah eter (yaitu kode hardware 0x01 untuk IEEE 802.3 10Mbps Ethernet). Nilai-nilai lain mungkin termasuk teknologi jaringan seperti ARCnet (ARCNET), Pronet (Pronet), AX.25 (ax25) dan NET / ROM (NetRom).

-a [hostname], --display [hostname]

Digunakan untuk menunjukkan entri host tertentu. Jika parameter nama host tidak digunakan, semua entri akan ditampilkan. Entri akan ditampilkan di alternatif (BSD) gaya.

-d hostname, --delete hostname

Digunakan untuk menghapus semua entri untuk host tertentu. Ini dapat digunakan jika host ditunjukkan dibawa turun, misalnya.

-D, --use-device

Digunakan alamat hardware interface ifa ini.

-e

Menunjukkan entri dalam default (Linux) gaya.

-i If, --device If

Pilih sebuah antarmuka. Ketika membuang cache ARP hanya entri yang cocok dengan antarmuka yang ditentukan akan dicetak. Ketika menetapkan entri ARP permanen atau temporer interface ini akan terkait dengan entri; jika opsi ini tidak digunakan, kernel akan menebak berdasarkan tabel routing. Untuk entri pub antarmuka yang ditentukan adalah antarmuka yang ARP permintaan akan dijawab.

CATATAN: Ini harus menjadi berbeda dari antarmuka mana datagram IP akan dialihkan.

-s hostname hw_addr, --set hostname

Manual membuat sebuah entri pemetaan alamat ARP untuk hostname host dengan alamat hardware diatur ke hw_addr kelas, tetapi bagi kebanyakan kelas satu dapat berasumsi bahwa presentasi yang biasa dapat digunakan. Untuk kelas Ethernet, ini adalah 6 byte dalam heksadesimal, yang dipisahkan oleh titik dua. Ketika menambahkan entri proksi arp (yang mereka dengan menerbitkan bendera mengatur netmask dapat ditentukan untuk arp proxy untuk seluruh subnet. Ini adalah praktek yang tidak baik, tetapi didukung oleh kernel yang lebih tua karena dapat berguna. Jika bendera suhu tidak entri yang disediakan akan tetap disimpan ke dalam cache ARP.

CATATAN: Pada kernel 2.2.0 itu tidak mungkin lagi untuk mengatur entri ARP untuk seluruh subnet. Linux bukan tidak automagic proksi arp ketika rute ada dan itu forwarding. Lihat arp (7) untuk rincian.

-f filename, --file filename

Mirip dengan opsi -s, hanya saja kali ini info alamat diambil dari file nama file diatur. Nama file data yang sangat sering / etc / ethers, tapi ini tidak resmi. Jika tidak ada nama file yang ditentukan / etc / ethers digunakan sebagai default.

Software Sniffer tcpdump

Sebuah sniffer paket, alat yang menangkap lalu lintas jaringan, biasanya digunakan untuk analisis lalu lintas dan observasi untuk menentukan masalah dalam jaringan atau mengkonfirmasi upaya hacking melawan komputer atau jaringan sistem Anda. Dengan paket sniffer, Anda dapat menggunakan data yang dikumpulkan untuk mengidentifikasi apa jenis paket yang memukul sistem dan dari mana mereka berasal.

tcpdump [ -AbdDefhHIJKlLnNOpqStuUvxX# ]

[ -B buffer_size ]

Mengatur ukuran buffer size sistem operasi dalam satuan KiB (1024 bytes )

[ -c count ]

Digunakan untuk menangkap nomor paket yang spesifik

[ -C file_size ] [ -G rotate_seconds ] [ -F file ]

Sebelum menulis paket baku untuk savefile , periksa apakah file yang sedang lebih besar dari file_size dan , jika demikian , menutup savefile saat ini dan membuka yang baru. Savefiles setelah savefile pertama akan memiliki nama tertentu dengan bendera -w , dengan angka setelah , mulai dari 1 dan terus ke atas . Satuan file_size jutaan byte ( 1.000.000 bytes , bukan 1.048.576 bytes ) .

[ -i interface ]

Mendengarkan pada antarmuka . Jika tidak ditentukan , tcpdump mencari daftar antarmuka sistem untuk bernomor terendah , dikonfigurasi up antarmuka ( tidak termasuk loopback ) , yang dapat berubah menjadi , misalnya , `` eth0 ' ' . Pada sistem Linux dengan 2,2 atau lambat kernel , argumen antarmuka ` ` setiap ' ' dapat digunakan untuk menangkap paket-paket dari semua antarmuka . Catatan yang menangkap pada `` setiap ' ' perangkat tidak akan dilakukan dalam mode promiscuous.   Jika Flag -D didukung , jumlah antarmuka seperti yang dicetak oleh bendera itu dapat digunakan sebagai argumen antarmuka .

[ -j tstamp_type ]

Mengatur jenis cap waktu untuk menangkap ke tstamp_type . Nama-nama yang akan digunakan untuk waktu jenis cap yang diberikan dalam pcap - tstamp ( 7 ) ; tidak semua jenis yang tercantum di sana tentu akan berlaku untuk setiap antarmuka yang diberikan .

[ -m module ]

Memuat SMI MIB definisi modul dari modul berkas . Pilihan ini dapat digunakan beberapa kali untuk memuat beberapa modul MIB ke tcpdump .

[ -M secret ]

Gunakan rahasia sebagai rahasia bersama untuk memvalidasi mencerna ditemukan di segmen TCP dengan opsi TCP - MD5 ( RFC 2385 ) , jika ada .

[ --number ]

Mencetak jumlah paket opsional pada awal baris .

[ -Q in|out|inout ]

Pilih mengirim / menerima arahan arahan yang paket harus ditangkap . Nilai yang mungkin adalah ` dalam ' , ` keluar ' dan ` inout ' . Tidak tersedia pada semua platform .

[ -r file ]

Baca paket dari file ( yang diciptakan dengan opsi -w atau dengan alat lain yang menulis pcap atau file pcap - ng ) . Input standar digunakan jika file adalah ` ` - ' ' .

[ -V file ]

Membaca daftar nama file dari file . Input standar digunakan jika file adalah ` ` - ' ' .

[ -s snaplen ]

Snarf byte snaplen data dari masing-masing paket daripada default 262.144 bytes . Paket terpotong karena snapshot terbatas ditunjukkan dalam output dengan ` ` [ | proto ] ' ' , di mana proto adalah nama dari tingkat protokol di mana pemotongan terjadi . Perhatikan bahwa mengambil snapshot lebih besar baik meningkatkan jumlah waktu yang dibutuhkan untuk memproses paket dan , efektif , menurunkan jumlah paket buffering. Hal ini dapat menyebabkan paket yang akan hilang . Anda harus membatasi snaplen ke nomor terkecil yang akan menangkap informasi protokol Anda tertarik . Pengaturan snaplen ke 0 set ke default 262.144 , untuk kompatibilitas mundur dengan versi terbaru dari tcpdump .

[ -T type ]

Paket Angkatan dipilih oleh "ekspresi" harus ditafsirkan jenis tertentu. Jenis saat ini dikenal adalah AODV (Ad-hoc On-demand protokol Distance Vector), ikan mas (Common Alamat redundansi Protocol), cnfp (Cisco NetFlow protokol), LMP (Link Management Protocol), PGM (Pragmatis Umum Multicast), pgm_zmtp1 (ZMTP / 1.0 dalam PGM / EPGM), radius (RADIUS), rpc (Remote Procedure Call), RTP (Aplikasi Real-Time protokol), RTCP (Real-Time protokol Aplikasi control), snmp (Simple Network Management Protocol), tftp (Trivial File Transfer Protocol), PPN (Visual Audio Tool), wb (didistribusikan White Board), zmtp1 (ZeroMQ Pesan Transport Protocol 1.0) dan vxlan (Virtual eXtensible Local Area Network). Perhatikan bahwa jenis PGM atas mempengaruhi interpretasi UDP saja, asli PGM selalu diakui sebagai protokol IP 113 terlepas. UDP-dikemas PGM sering disebut "EPGM" atau "PGM / UDP". Perhatikan bahwa pgm_zmtp1 yang mengetik di atas mempengaruhi penafsiran baik asli PGM dan UDP sekaligus. Selama PGM asli decoding data aplikasi dari OData / paket RDATA akan diterjemahkan sebagai datagram ZeroMQ dengan ZMTP / 1.0 frame. Selama decoding UDP selain bahwa setiap paket UDP akan diperlakukan sebagai paket PGM dikemas.

[ -w file ]

Menulis paket raw untuk mengajukan daripada parsing dan mencetak mereka keluar . Mereka nantinya dapat dicetak dengan opsi-r . Output standar digunakan jika file adalah ` ` - ' ' .

    Output ini akan buffered jika ditulis ke file atau pipa , sehingga program membaca dari file atau pipa mungkin tidak melihat paket untuk jumlah yang sewenang-wenang waktu setelah mereka diterima . Menggunakan bendera -U menyebabkan paket yang akan ditulis segera setelah mereka diterima .

    Jenis MIME application / vnd.tcpdump.pcap telah terdaftar dengan IANA untuk file pcap . Ekstensi nama file .pcap tampaknya yang paling umum digunakan bersama dengan .cap dan .dmp . Tcpdump sendiri tidak memeriksa ekstensi ketika membaca file capture dan tidak menambahkan ekstensi ketika menulis mereka ( menggunakan angka ajaib di header file bukan ) . Namun, banyak sistem operasi dan aplikasi akan menggunakan ekstensi jika hadir dan menambahkan satu ( misalnya .pcap ) dianjurkan .

    Lihat pcap - savefile ( 5 ) untuk penjelasan dari format file .

[ -E spi@ipaddr algo:secret,... ]

Gunakan spi@ipaddr algo : rahasia untuk mendekripsi paket IPsec ESP yang ditujukan kepada addr dan mengandung Keamanan Indeks Parameter nilai spi . Kombinasi ini dapat diulang dengan comma atau pemisahan baris .

[ -W]

Digunakan bersama dengan opsi -C , ini akan membatasi jumlah file yang dibuat ke nomor tertentu , dan mulai Timpa file dari awal , sehingga menciptakan ' berputar ' penyangga . Selain itu, akan nama file dengan 0s terkemuka yang cukup untuk mendukung jumlah maksimum file , yang memungkinkan mereka untuk memilah dengan benar .

    Digunakan bersama dengan opsi -G , ini akan membatasi jumlah berkas dump diputar yang bisa dibuat , keluar dengan statusnya 0 ketika mencapai batas. Jika digunakan dengan -C juga, perilaku akan menghasilkan file siklus per timeslice .

[ -y datalinktype ]

Mengatur jenis data link untuk digunakan saat menangkap paket-paket untuk datalinktype .

[ -z postrotate-command ]

Digunakan bersama dengan -C atau opsi -G , ini akan membuat tcpdump run " postrotate - perintah file" di mana berkas adalah savefile ditutup setelah setiap putaran . Misalnya , menentukan -z gzip atau bzip2 -z akan mengkompres setiap savefile menggunakan gzip atau bzip2 .

    Perhatikan bahwa tcpdump akan menjalankan perintah secara paralel untuk menangkap , menggunakan prioritas terendah sehingga ini tidak mengganggu proses capture .

    Dan jika anda ingin menggunakan perintah itu sendiri mengambil bendera atau argumen yang berbeda , Anda selalu dapat menulis script shell yang akan membawa nama savefile sebagai satu-satunya argumen , membuat bendera & argumen pengaturan dan menjalankan perintah yang Anda inginkan .

[ -Z user ]

Jika tcpdump berjalan sebagai root, setelah membuka perangkat capture atau masukan savefile , tapi sebelum membuka setiap savefiles untuk output , mengubah ID pengguna untuk pengguna dan ID kelompok untuk kelompok utama pengguna.   Perilaku ini juga dapat diaktifkan secara default pada waktu kompilasi .

[ --time-stamp-precision=tstamp_precision ]

Ketika menangkap , mengatur waktu cap presisi untuk menangkap untuk tstamp_precision . Perhatikan bahwa ketersediaan waktu perangko presisi tinggi ( nanodetik ) dan akurasi mereka yang sebenarnya platform dan hardware dependent . Juga mencatat bahwa ketika menulis menangkap dibuat dengan akurasi nanodetik untuk savefile sebuah , perangko waktu ditulis dengan resolusi nanodetik , dan file yang ditulis dengan angka ajaib yang berbeda , untuk menunjukkan bahwa perangko waktu berada di detik dan nanodetik ; tidak semua program yang membaca savefiles pcap akan dapat membaca mereka menangkap .

[ --immediate-mode ]

Menangkap di " modus langsung " . Dalam mode ini , paket yang dikirim ke tcpdump segera setelah mereka tiba , bukannya buffer untuk efisiensi . Ini adalah default saat mencetak paket daripada menyimpan paket ke sebuah `` savefile ' ' jika paket sedang dicetak ke terminal daripada ke file atau pipa .

[ --version ]

Cetak tcpdump dan versi libpcap string dan keluar .

[ expression ]

memilih yang paket akan dibuang . Jika tidak ada ekspresi yang diberikan , semua paket di internet akan dibuang . Jika tidak , hanya paket yang ekspresi ` benar ' akan dibuang .

Cara Menggunakan Software Wireshark

Menangkap Paket Data

Jalankan dan klik nama dari sebuah interface pada Interface List untuk mulai menangkap paket data pada interface tersebut. Contohnya, jika Anda ingin menangkap paket data dari jaringan nirkabel, klik interface nirkabel Anda.

Segera setelah Anda mengklik nama interface, Anda akan melihat paket data mulai muncul pada jendela Wireshark. Program ini menangkap tiap paket data yang dikirim ke atau dari sistem Anda. Jika Anda menangkap paket data dari interface nirkabel, dan mengaktifkan promiscuous mode pada opsi capture, Anda juga akan melihat paket lainnya yang ada pada jaringan.

Klik tombol stop capture yang ada pada bagian sudut kiri atas jendela jika Anda ingin berhenti menangkap paket data.

Memfilter Paket Data

Jika Anda ingin menginspeksi hal tertentu, seperti traffic sebuah yang dikirim sebuah program ketika menelpon rumah, Wireshark dapat menutup semua aplikasi lainnya yang menggunakan jaringan sehingga Anda bisa menentukan traffic tertentu itu. Tetapi jika Anda cenderung memiliki jumlah data yang besar untuk diinspeksi, disini Anda bisa menggunakan filter untuk memilah-milah paket data.

Cara yang paling dasar untuk menggunakan filter adalah dengan cara mengetikkannya pada kotak filter yang ada pada bagian paling atas jendela Wireshark. Contohnya, ketikkan dns jika Anda hanya ingin melihat paket DNS. Ketika Anda mulai mengetik, Wireshark akan membantu Anda dengan fitur autocomplete. Anda juga bisa mengklik menu Analize dan memilih Display Filtersuntuk membuat sebuah filter baru.

Memfilter Paket Data Berdasarkan Source atau Destination IP

Pada kolom display filter masukkan ip source atau destination yang akan ditampilkan, contoh :

ip.src == 172.16.204.28

Berarti wireshark hanya akan menampilkan paket dengan IP Source 172.16.204.28

Ip.des == 172.16.204.24
